产品说明：

671Fs气动对夹全衬氟蝶阀采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能；该阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。

用途：

D671Fs气动对夹全衬氟蝶阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。

设计与制造：GB12238
结构长度：GB12221
法兰连接尺寸：GB4216、JB78、JB79
适用温度：≤100℃、≤120℃
≤150℃(按照衬里材料)

材料：

上阀体：铸铁、碳钢、不锈钢
下阀体：铸铁、碳钢、不锈钢
蝶板：不锈钢、碳钢完全包覆氟塑料
蝶板轴：不锈钢
阀座：PTFE、PCTFE、FEP、PFA
弹性条（垫）：Si
O 型圈：Viton
气动装置：组合件

压力等级：

0.6 1.0 1.6

测试：

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

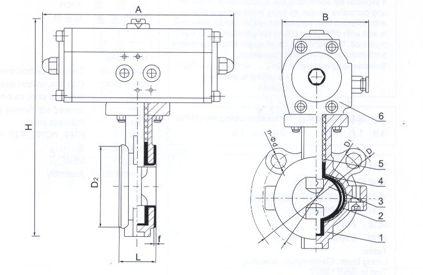

部件列表：

1.阀体 2.蝶圈 3.蝶板 4.四氟圈 5.碟形弹性垫圈 6.气动装置
